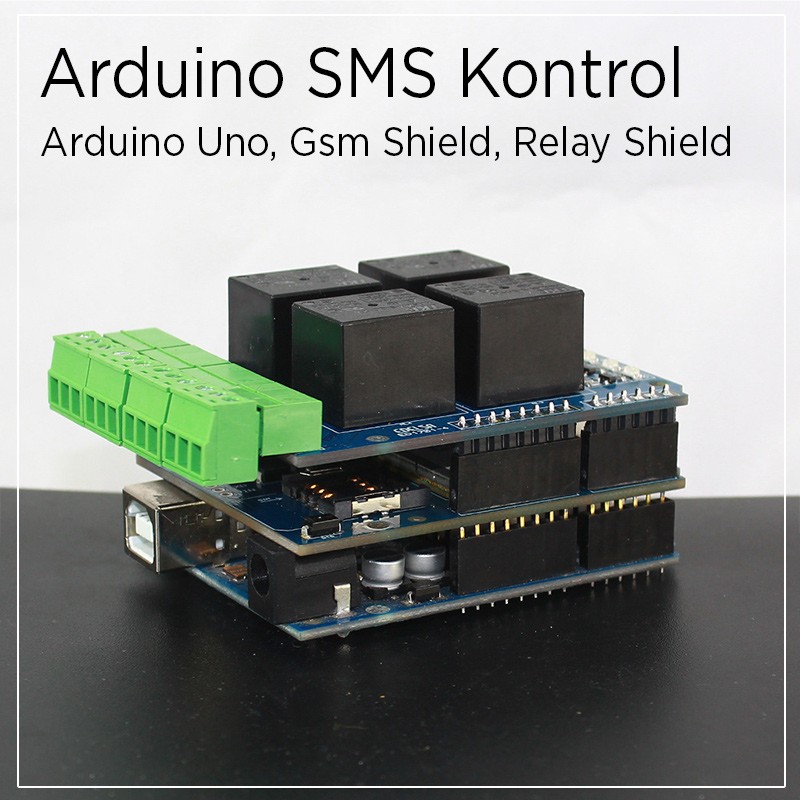

Arduino SMS Kontrol Paketi

ARDUINO UNO

Gelişmiş kütüphanesi ile kolaylıkla projelerinizi oluşturabileceğiniz Atmel tabanlı mikrodenetleyici devresidir.

TELIT GSM SHIELD

Telit GSM Shield Arduino Uno kartınıza takılarak projenize GSM özelliği kazandırır. Uart haberleşmesi ile AT Komutlarını kullanarak GSM modül haberleşmesi sağlanır. SMS gönderme ve alma işlemleri yapabilir, çağrı gönderebilir, gprs ile internete veri gönderebilirsiniz. Modül enerjisini Arduino'nun 12V DC enerji girişinden alır. 3 metre uzunluğunda T anten ile şebekeye kolayca bağlanılabilir.

Telit GSM Shield arduino üzerine takılıp enerji verildiği anda çalışmaya başlar. Eğer pin kodu olmayan bir sim kart takılı ise kısa bir sürede otomatik olarak şebekeye bağlanır. Arduinoya enerjiyi sadece USB üzerinden verecek olursanız, akım yetmeyeceğinden dolayı şebekeye bağlanma sırasında sıkıntı yaşanacaktır. Bu yüzden mutlaka 9-12V DC adaptör kullanmanız gerekmektedir.

Telit GSM Shield üzerinde Jumper ile uart pinlerinin software/hardware seçimi sağlanabilmektedir. Bu sayede software uart seçilerek, arduino programlama esnasında Telit modül ile haberleşmenin çakışmaması sağlanabilmektedir.

RELAY SHIELD

Bu cihaz Arduino sürümünün tüm versiyonları ile uyumludur (2009, UNO, mega 1280, mega 2560) ve çıkış kontrolü sağlamak için kullanılır. Arduino 8,9,10 ve11 nolu pinler ile çıkışlar kontrol edilebilmektedir.

Kart üzerinde 4 adet bildirim ledi bulunmaktadır. Her röle için bir adet bildirim ledi mevcuttur. Rölenin durumu bu ledler ile anlaşılabilmektedir.

Çıkışlar için TBlock soket kullanılmaktadır. Takıp çıkarılabilen bu soketlere ilgili çıkışlar bağlanabilir. Çıkışlar NC-NO desteklidir.
